こんにちは、広野です。

AWS Cloud9 は研修用途では非常に使い勝手が良かったのですが、AWS が新規アカウントへの提供を終了してしまいました。今回は私が試みた代替ソリューションの実装編です。本記事は VPC を対象にします。特別な設計はないので、別件でも使用可能だと思います。

code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - アーキテクチャ概要編
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事はアーキテクチャ概要編です。
blog.usize-tech.com
2025.08.12



アーキテクチャ

アーキテクチャ概要編で、以下の図を紹介しておりました。

  • code-server サーバを配置する VPC です。何の変哲もない一般的なサブネット構成にしています。
  • NAT Gateway は課金節約のため、1 つのパブリックサブネットにしか配置していません。
  • code-server サーバは 1 ユーザーあたり 1 台を割り当てます。図では 1 つしかありませんが、人数分作成される想定です。ALB はユーザー全体で共用します。
  • code-server のログインパスワードはインストール時に設定しますが、AWS Secrets Manager で生成したものを使用します。
  • ALB には HTTPS アクセスさせるため、図には書いていませんが独自ドメインを使用します。そのための SSL 証明書はそのリージョンの AWS Certificate Manager で作成されていることが前提になります。
  • ALB から EC2 インスタンスへの通信は 80 番ポート (HTTP) を使用します。
  • ALB はインターネットに公開されますが、研修用途を想定して会社のソース IP アドレスからのみアクセスできるようにセキュリティグループを設定しています。



既存 VPC を利用する場合

以下の条件であれば、既存 VPC を使用することが可能です。本記事の内容は飛ばすことができます。

  • パブリックサブネットが 2 つある。(ALB 用)
  • プライベートサブネットからインターネットにアクセスできる。(NAT Gateway がある) ソフトウェアのインストールや、AWS Systems Manager, AWS Secrets Manager のエンドポイントへのアクセスに使用する。



AWS CloudFormation テンプレートの構成

テンプレートは 3 つに分けています。

  • VPC ←今回はここ
  • Application Load Balancer
  • Amazon EC2 インスタンス

このうち、VPC と Application Load Balancer はユーザー共用になるので 1 回のみ実行します。Amazon EC2 インスタンスはユーザーごとに実行が必要です。

AWS Secrets Manager のシークレットはユーザーごとに作成するので、Amazon EC2 インスタンスと同時に実装します。

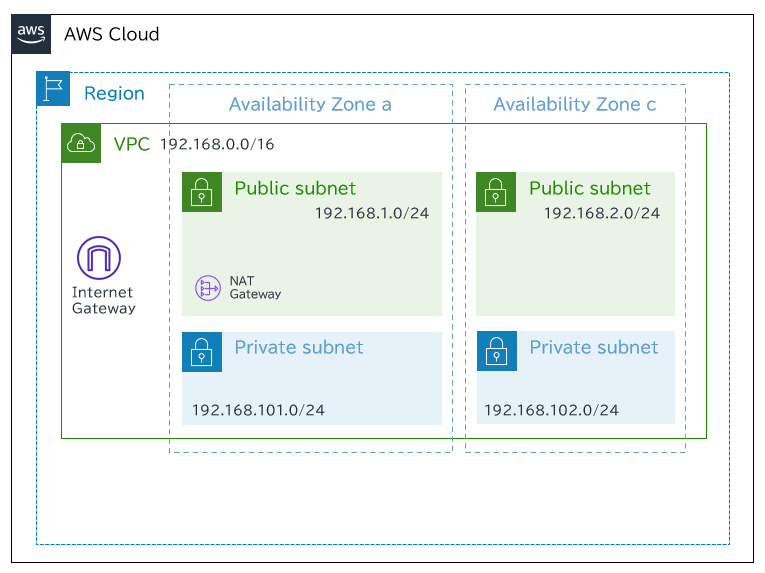

テンプレートの範囲を図にすると、以下のようになります。ここに書かれているリソースが作成されます。



AWS CloudFormation テンプレート

AWS CloudFormation テンプレートです。AWS Secrets Manager は、続編記事のテンプレートに入ります。

AWSTemplateFormatVersion: 2010-09-09
Description: The CloudFormation template that creates A VPC, Subnets, an Internet Gateway, a single NAT Gateway in AZ A and Routings.

# ------------------------------------------------------------#
# Input Parameters
# ------------------------------------------------------------#
Parameters:
  SystemName:
    Type: String
    Description: System name. use lower case only. (e.g. example)
    Default: example
    MaxLength: 10
    MinLength: 1

  SubName:
    Type: String
    Description: System sub name. use lower case only. (e.g. prod or dev)
    Default: dev
    MaxLength: 10
    MinLength: 1

  VPCCIDR:
    Type: String
    Description: IP Address range for your VPC (16 bit mask)
    Default: 192.168.0.0/16
    MaxLength: 14
    MinLength: 10
    AllowedPattern: ^((25[0-5]|2[0-4][0-9]|1[0-9][0-9]|[1-9]?[0-9])\.){2}0\.0/16$

  PublicSubnetACIDR:
    Type: String
    Description: IP Address range for your public subnet A (24 bit mask)
    Default: 192.168.1.0/24
    MaxLength: 16
    MinLength: 10
    AllowedPattern: ^((25[0-5]|2[0-4][0-9]|1[0-9][0-9]|[1-9]?[0-9])\.){3}0/24$

  PublicSubnetCCIDR:
    Type: String
    Description: IP Address range for your public subnet C (24 bit mask)
    Default: 192.168.2.0/24
    MaxLength: 16
    MinLength: 10
    AllowedPattern: ^((25[0-5]|2[0-4][0-9]|1[0-9][0-9]|[1-9]?[0-9])\.){3}0/24$

  PrivateSubnetACIDR:
    Type: String
    Description: IP Address range for your private subnet A (24 bit mask)
    Default: 192.168.101.0/24
    MaxLength: 16
    MinLength: 10
    AllowedPattern: ^((25[0-5]|2[0-4][0-9]|1[0-9][0-9]|[1-9]?[0-9])\.){3}0/24$

  PrivateSubnetCCIDR:
    Type: String
    Description: IP Address range for your private subnet C (24 bit mask)
    Default: 192.168.102.0/24
    MaxLength: 16
    MinLength: 10
    AllowedPattern: ^((25[0-5]|2[0-4][0-9]|1[0-9][0-9]|[1-9]?[0-9])\.){3}0/24$

Resources:
# ------------------------------------------------------------#
#  VPC
# ------------------------------------------------------------#
  VPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: !Ref VPCCIDR
      EnableDnsSupport: true
      EnableDnsHostnames: true
      InstanceTenancy: default
      Tags:
        - Key: Name
          Value: !Sub vpc-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

  InternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: !Sub igw-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

  InternetGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      InternetGatewayId: !Ref InternetGateway
      VpcId: !Ref VPC

# ------------------------------------------------------------#
#  Subnet
# ------------------------------------------------------------#
# Public SubnetA Create
  PublicSubnetA:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select
        - 0
        - Fn::GetAZs: !Ref AWS::Region
      CidrBlock: !Ref PublicSubnetACIDR
      MapPublicIpOnLaunch: true
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub public-a-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Public SubnetC Create
  PublicSubnetC:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select
        - 1
        - Fn::GetAZs: !Ref AWS::Region
      CidrBlock: !Ref PublicSubnetCCIDR
      MapPublicIpOnLaunch: true
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub public-c-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Private SubnetA Create
  PrivateSubnetA:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select
        - 0
        - Fn::GetAZs: !Ref AWS::Region
      CidrBlock: !Ref PrivateSubnetACIDR
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub private-a-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Private SubnetC Create
  PrivateSubnetC:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: !Select
        - 1
        - Fn::GetAZs: !Ref AWS::Region
      CidrBlock: !Ref PrivateSubnetCCIDR
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub private-c-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# ------------------------------------------------------------#
#  RouteTable
# ------------------------------------------------------------#
# Public RouteTable A Create
  PublicRouteTableA:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub rtb-public-a-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Public RouteTable C Create
  PublicRouteTableC:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub rtb-public-c-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Private RouteTable A Create
  PrivateRouteTableA:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub rtb-private-a-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# Private RouteTable C Create
  PrivateRouteTableC:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPC
      Tags:
        - Key: Name
          Value: !Sub rtb-private-c-${SystemName}-${SubName}
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

# ------------------------------------------------------------#
# Routing to Internet
# ------------------------------------------------------------#
# PublicRouteA Create
  PublicRouteA:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTableA
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

# PublicRouteC Create
  PublicRouteC:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PublicRouteTableC
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref InternetGateway

  PrivateRouteA:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTableA
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGatewayA

  PrivateRouteC:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref PrivateRouteTableC
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref NatGatewayA

# ------------------------------------------------------------#
# RouteTable Associate
# ------------------------------------------------------------#
# PublicRouteTable Associate SubnetA
  PublicSubnetARouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnetA
      RouteTableId: !Ref PublicRouteTableA

# PublicRouteTable Associate SubnetC
  PublicSubnetCRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PublicSubnetC
      RouteTableId: !Ref PublicRouteTableC

# PrivateRouteTable Associate SubnetA
  PrivateSubnetARouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnetA
      RouteTableId: !Ref PrivateRouteTableA

# PrivateRouteTable Associate SubnetC
  PrivateSubnetCRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref PrivateSubnetC
      RouteTableId: !Ref PrivateRouteTableC

# ------------------------------------------------------------#
# Elastic IP address for NAT Gateway
# ------------------------------------------------------------#
  EipNatGatewayA:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}
        - Key: Name
          Value: !Sub eip-ngw-a-${SystemName}-${SubName}

# ------------------------------------------------------------#
# NAT Gateway
# ------------------------------------------------------------#
  NatGatewayA:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt EipNatGatewayA.AllocationId
      ConnectivityType: public
      MaxDrainDurationSeconds: 350
      SubnetId: !Ref PublicSubnetA
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}
        - Key: Name
          Value: !Sub ngw-a-${SystemName}-${SubName}

# ------------------------------------------------------------#
# Output Parameters
# ------------------------------------------------------------#
Outputs:
# VPC
  VpcId:
    Value: !GetAtt VPC.VpcId



続編記事

code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - 実装編 2 ALB
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事は実装編 2、ALB です。
blog.usize-tech.com
2025.08.14
code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - 実装編 3 EC2
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事は実装編 3、EC2 です。
blog.usize-tech.com
2025.08.14



まとめ

いかがでしたでしょうか。

今回は実装編 1 VPC でした。一般的な内容なので得るものは少ないと思いましたが、絶対に必要だったので紹介しておきました。

本記事が皆様のお役に立てれば幸いです。
