code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する – 実装編 2 ALB

こんにちは、広野です。

AWS Cloud9 は研修用途では非常に使い勝手が良かったのですが、AWS が新規アカウントへの提供を終了してしまいました。今回は私が試みた代替ソリューションの実装編です。本記事は Application Load Balancer とその周辺設定を対象にします。デプロイ先の VPC が完成していることが前提になります。

code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - アーキテクチャ概要編
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事はアーキテクチャ概要編です。
blog.usize-tech.com
2025.08.12
code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - 実装編1 VPC
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事は実装編 1、VPC です。
blog.usize-tech.com
2025.08.13



アーキテクチャ

アーキテクチャ概要編で、以下の図を紹介しておりました。

  • code-server サーバを配置する VPC です。何の変哲もない一般的なサブネット構成にしています。
  • NAT Gateway は課金節約のため、1 つのパブリックサブネットにしか配置していません。
  • code-server サーバは 1 ユーザーあたり 1 台を割り当てます。図では 1 つしかありませんが、人数分作成される想定です。ALB はユーザー全体で共用します。
  • code-server のログインパスワードはインストール時に設定しますが、AWS Secrets Manager で生成したものを使用します。
  • ALB には HTTPS アクセスさせるため、図には書いていませんが独自ドメインを使用します。そのための SSL 証明書はそのリージョンの AWS Certificate Manager で作成されていることが前提になります。
  • ALB から EC2 インスタンスへの通信は 80 番ポート (HTTP) を使用します。
  • ALB はインターネットに公開されますが、研修用途を想定して会社のソース IP アドレスからのみアクセスできるようにセキュリティグループを設定しています。



使用する VPC

新たに VPC を作成する場合

前回記事を参考に、作成してください。

code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - 実装編1 VPC
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事は実装編 1、VPC です。
blog.usize-tech.com
2025.08.13



既存 VPC を使用する場合

以下の条件であれば、既存 VPC を使用することが可能です。

  • パブリックサブネットが 2 つある。(ALB 用)
  • プライベートサブネットからインターネットにアクセスできる。(NAT Gateway がある) ソフトウェアのインストールや、AWS Systems Manager, AWS Secrets Manager のエンドポイントへのアクセスに使用する。



AWS CloudFormation テンプレートの構成

テンプレートは 3 つに分けています。

  • VPC
  • Application Load Balancer ← 今回はここ
  • Amazon EC2 インスタンス

このうち、VPC と ALB はユーザー共用になるので 1 回のみ実行します。Amazon EC2 インスタンスはユーザーごとに実行が必要です。

作成する ALB は本体 1 つとリスナーのみ作成します。ターゲットグループやリスナールールはぶらさがる Amazon EC2 インスタンスごとに作成しますので、続編記事で紹介します。

ALB にはターゲットグループからの HTTP レスポンスヘッダーをオーバーライドする機能があります。今回の構成ではそれを使用して若干セキュリティを高めています。

Amazon EC2 インスタンスの共通設定となる起動テンプレートとセキュリティグループもここで共通設定として 1 回だけ作成します。

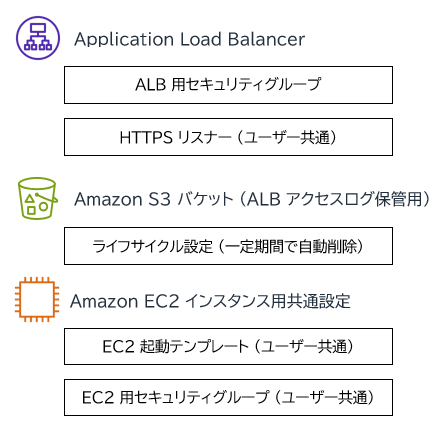

テンプレートの範囲を図にすると、以下のようになります。ここに書かれているリソースが作成されます。



AWS CloudFormation テンプレート

AWS CloudFormation テンプレートです。AWS Secrets Manager は、続編記事のテンプレートに入ります。

Amazon EC2 の起動テンプレートは、インスタンスの共通設定としてボリュームサイズを可変にしています。とりあえず 10 GB あれば余裕はありますが、インストールするモジュール等により変更は必要です。インスタンスタイプは t3.micro, t3.small からの 2 択にしていますが、必要に応じて変更してください。

その他細かいことはインラインのコメントで補足します。

AWSTemplateFormatVersion: "2010-09-09"
Description: The CloudFormation template that creates a S3 bucket for logging, an EC2 Security Group, a Launch template and an ALB for common code-server configurations.

# ------------------------------------------------------------#
# Input Parameters
# ------------------------------------------------------------#
Parameters:
  SystemName:
    Type: String
    Description: System name. use lower case only. (e.g. example)
    Default: example
    MaxLength: 10
    MinLength: 1

  SubName:
    Type: String
    Description: System sub name. use lower case only. (e.g. prod or dev)
    Default: dev
    MaxLength: 10
    MinLength: 1

  VpcId:
    Type: AWS::EC2::VPC::Id
    Description: Choose a existing VPC ID you deploy the EC2 instance in.

  AlbSubnet1:
    Type: AWS::EC2::Subnet::Id
    Description: Choose an existing Public Subnet ID you deploy the Application Load Balancer in.

  AlbSubnet2:
    Type: AWS::EC2::Subnet::Id
    Description: Choose an existing Public Subnet ID you deploy the Application Load Balancer in.

  InstanceSubnet:
    Type: AWS::EC2::Subnet::Id
    Description: Choose an existing Private Subnet ID you deploy the EC2 instance in.

  LogRetentionDays:
    Type: Number
    Description: The retention period (days) for entire log data. Enter an integer between 35 to 540.
    Default: 400
    MaxValue: 540
    MinValue: 35

  InstanceType:
    Type: String
    Description: EC2 instance type for code-server.
    Default: t3.small
    AllowedValues:
      - t3.micro
      - t3.small

  InstanceVolumeSize:
    Type: Number
    Description: The volume size in GB
    Default: 10

  # ALB を HTTPS アクセス可能とするため、独自ドメインを使用します。
  DomainName:
    Type: String
    Description: Domain name for URL. xxxxx.xxx
    Default: example.com
    MaxLength: 40
    MinLength: 5

  # ドメインの SSL 証明書を ACM で登録していることが前提です。証明書の ARN を記入します。
  CertificateArn:
    Type: String
    Description: ACM certificate ARN.
    Default: arn:aws:acm:ap-northeast-1:xxxxxxxxxxxx:certificate/xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
    MaxLength: 128
    MinLength: 10

  # ALB へのアクセスを許可するソース IPv4 サブネットを指定します。
  AllowedSubnet:
    Type: String
    Description: Allowed source IPv4 subnet and subnet mask. (e.g. xxx.xxx.xxx.xxx/32)
    Default: xxx.xxx.xxx.xxx/32
    MaxLength: 18
    MinLength: 9

Resources:
# ------------------------------------------------------------#
# S3
# ------------------------------------------------------------#
  S3BucketLogs:
    Type: AWS::S3::Bucket
    Properties:
      BucketName: !Sub ${SystemName}-${SubName}-code-server-logs
      LifecycleConfiguration:
        Rules:
          - Id: AutoDelete
            Status: Enabled
            ExpirationInDays: !Ref LogRetentionDays
      OwnershipControls:
        Rules:
          - ObjectOwnership: BucketOwnerEnforced
      PublicAccessBlockConfiguration:
        BlockPublicAcls: true
        BlockPublicPolicy: true
        IgnorePublicAcls: true
        RestrictPublicBuckets: true
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}

  # for ap-northeast-1 region
  S3BucketPolicyLogs:
    Type: AWS::S3::BucketPolicy
    Properties:
      Bucket: !Ref S3BucketLogs
      PolicyDocument:
        Version: "2012-10-17"
        Statement:
          - Effect: Allow
            Principal:
              # 東京リージョン以外で使用するときは、以下のアカウント番号を変更する必要があります。AWS 指定のものです。
              AWS: "arn:aws:iam::582318560864:root"
            Action: s3:PutObject
            Resource: !Sub "${S3BucketLogs.Arn}/*"
    DependsOn:
      - S3BucketLogs

# ------------------------------------------------------------#
# EC2 Launch template
# ------------------------------------------------------------#
  EC2LaunchTemplate:
    Type: AWS::EC2::LaunchTemplate
    Properties:
      LaunchTemplateName: !Sub code-server-${SystemName}-${SubName}
      LaunchTemplateData:
        InstanceType: !Ref InstanceType
        # AMI は Amazon Linux 2023 の最新版を使用するようになっています。
        ImageId: >-
          {{resolve:ssm:/aws/service/ami-amazon-linux-latest/al2023-ami-kernel-default-x86_64}}
        BlockDeviceMappings:
          - Ebs:
              VolumeSize: !Ref InstanceVolumeSize
              VolumeType: gp3
              DeleteOnTermination: true
              Encrypted: true
            DeviceName: /dev/xvda
        NetworkInterfaces:
          - SubnetId: !Ref InstanceSubnet
            Groups:
              - !Ref Ec2SecurityGroup
            DeviceIndex: 0
            AssociatePublicIpAddress: false
        MetadataOptions:
          HttpTokens: required
        Monitoring:
          Enabled: true
        TagSpecifications:
          - ResourceType: volume
            Tags:
              - Key: Cost
                Value: !Sub ${SystemName}-${SubName}
    DependsOn:
      - Ec2SecurityGroup

# ------------------------------------------------------------#
# EC2 Security Group
# ------------------------------------------------------------#
  Ec2SecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      VpcId: !Ref VpcId
      GroupDescription: Allow code-server access via ALB only
      SecurityGroupIngress:
        - Description: Allow HTTP from ALB
          FromPort: 80
          IpProtocol: tcp
          ToPort: 80
          SourceSecurityGroupId: !GetAtt AlbSecurityGroup.GroupId
      SecurityGroupEgress:
        - Description: Allow all outbound traffic
          IpProtocol: -1
          CidrIp: 0.0.0.0/0
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}
        - Key: Name
          Value: !Sub SG-code-server-${SystemName}-${SubName}
    DependsOn:
      - AlbSecurityGroup

# ------------------------------------------------------------#
# ALB Security Group
# ------------------------------------------------------------#
  AlbSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      VpcId: !Ref VpcId
      GroupDescription: Allow access via HTTPS.
      SecurityGroupIngress:
        - CidrIp: !Ref AllowedSubnet
          FromPort: 443
          IpProtocol: tcp
          ToPort: 443
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}
        - Key: Name
          Value: !Sub SG-alb-${SystemName}-${SubName}

# ------------------------------------------------------------#
# ALB
# ------------------------------------------------------------#
  ApplicationLoadBalancer:
    Type: AWS::ElasticLoadBalancingV2::LoadBalancer
    Properties:
      Name: !Sub alb-code-server-${SystemName}-${SubName}
      Type: application
      IpAddressType: ipv4
      LoadBalancerAttributes:
        - Key: deletion_protection.enabled
          Value: false
        - Key: access_logs.s3.enabled
          Value: true
        - Key: access_logs.s3.bucket
          Value: !Ref S3BucketLogs
        - Key: access_logs.s3.prefix
          Value: albAccessLogs
        - Key: idle_timeout.timeout_seconds
          Value: 60
        - Key: routing.http.desync_mitigation_mode
          Value: defensive
        - Key: routing.http.drop_invalid_header_fields.enabled
          Value: true
        - Key: routing.http.preserve_host_header.enabled
          Value: false
        - Key: routing.http.x_amzn_tls_version_and_cipher_suite.enabled
          Value: false
        - Key: routing.http.xff_client_port.enabled
          Value: false
        - Key: routing.http.xff_header_processing.mode
          Value: append
        - Key: routing.http2.enabled
          Value: true
        - Key: waf.fail_open.enabled
          Value: false
      Scheme: internet-facing
      SecurityGroups:
        - !GetAtt AlbSecurityGroup.GroupId
      Subnets:
        - !Ref AlbSubnet1
        - !Ref AlbSubnet2
      Tags:
        - Key: Cost
          Value: !Sub ${SystemName}-${SubName}
        - Key: Name
          Value: !Sub alb-code-server-${SystemName}-${SubName}
    DependsOn:
      - AlbSecurityGroup
      - S3BucketLogs

  # HTTPS listener for routing
  AlbListenerHttps:
    Type: AWS::ElasticLoadBalancingV2::Listener
    Properties:
      LoadBalancerArn: !Ref ApplicationLoadBalancer
      Port: 443
      Protocol: HTTPS
      SslPolicy: ELBSecurityPolicy-TLS13-1-2-2021-06
      Certificates:
        - CertificateArn: !Ref CertificateArn
      DefaultActions:
        - Type: fixed-response
          FixedResponseConfig:
            StatusCode: 404
            ContentType: text/plain
            MessageBody: Not Found
      ListenerAttributes:
        # frame タグは SAMEORIGIN でないと許可しないようにしています。DENY だと code-server でエラーが発生します。
        - Key: routing.http.response.x_frame_options.header_value
          Value: SAMEORIGIN
        - Key: routing.http.response.server.enabled
          Value: false
        - Key: routing.http.response.strict_transport_security.header_value
          Value: max-age=31536000; includeSubdomains; preload;
        - Key: routing.http.response.x_content_type_options.header_value
          Value: nosniff
        # CSP は code-server の動作に抵触しないよう調整しています。もしエラーが発生したら都度調整が必要です。
        - Key: routing.http.response.content_security_policy.header_value
          Value: "default-src 'self'; script-src 'self' 'unsafe-inline' 'unsafe-eval'; script-src-elem 'self' 'unsafe-inline'; style-src 'self' 'unsafe-inline'; img-src 'self' data: https:; connect-src 'self' https://open-vsx.org https://marketplace.visualstudio.com; worker-src 'self' blob:; font-src 'self' data:; frame-src 'self';"
    DependsOn:
      - ApplicationLoadBalancer

# ------------------------------------------------------------#
# Route 53
# ------------------------------------------------------------#
  Route53RecordA:
    Type: AWS::Route53::RecordSet
    Properties:
      HostedZoneName: !Sub ${DomainName}.
      Name: !Sub code-server-${SystemName}-${SubName}.${DomainName}.
      Type: A
      AliasTarget:
        HostedZoneId: !GetAtt ApplicationLoadBalancer.CanonicalHostedZoneID
        DNSName: !GetAtt ApplicationLoadBalancer.DNSName
    DependsOn: ApplicationLoadBalancer

# ------------------------------------------------------------#
# Output Parameters
# ------------------------------------------------------------#
Outputs:
# Ec2
  Ec2LaunchTemplateId:
    Value: !Ref EC2LaunchTemplate
    Export:
      Name: !Sub ec2LtId-code-server-${SystemName}-${SubName}
  Ec2LaunchTemplateVersion:
    Value: !GetAtt EC2LaunchTemplate.LatestVersionNumber
    Export:
      Name: !Sub ec2LtVersion-code-server-${SystemName}-${SubName}
# S3
  S3BucketLogsName:
    Value: !Ref S3BucketLogs
    Export:
      Name: !Sub S3BucketLogsName-code-server-${SystemName}-${SubName}
  S3BucketLogsArn:
    Value: !GetAtt S3BucketLogs.Arn
    Export:
      Name: !Sub S3BucketLogsArn-code-server-${SystemName}-${SubName}
# ALB
  AlbUrl:
    Value: !Sub https://code-server-${SystemName}-${SubName}.${DomainName}
    Export:
      Name: !Sub AlbUrl-${SystemName}-${SubName}
  AlbListenerArn:
    Value: !GetAtt AlbListenerHttps.ListenerArn
    Export:
      Name: !Sub AlbListenerArn-${SystemName}-${SubName}



続編記事

code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する - 実装編 3 EC2
AWS Cloud9 の代替 IDE を作成しました。私が試みた設計を紹介したいと思います。本記事は実装編 3、EC2 です。
blog.usize-tech.com
2025.08.14



まとめ

いかがでしたでしょうか。

今回は実装編 2 Application Load Balancer でした。まだソリューションの核心には触れられていませんが、ベースはできてきています。続編記事で、パスベースルーティングや nginx に触れます。

本記事が皆様のお役に立てれば幸いです。
