code-server と ALB で AWS Cloud9 代替の研修用 IDE を提供する – アーキテクチャ概要編

こんにちは、広野です。

AWS Cloud9 は研修用途では非常に使い勝手が良かったのですが、AWS が新規アカウントへの提供を終了してしまいました。今回は私が試みた代替ソリューションの設計を紹介したいと思います。実装編は AWS CloudFormation テンプレートになりますが、続編記事として作成します。

インスピレーションを受けた記事

多くの有志の方々が AWS Cloud9 代替品の作成方法を記事にしてくれていまして、大変参考になりました。ですが中でも一番参考にしたのは AWS が提供してくれているハンズオンに含まれている IDE 作成テンプレートでした。

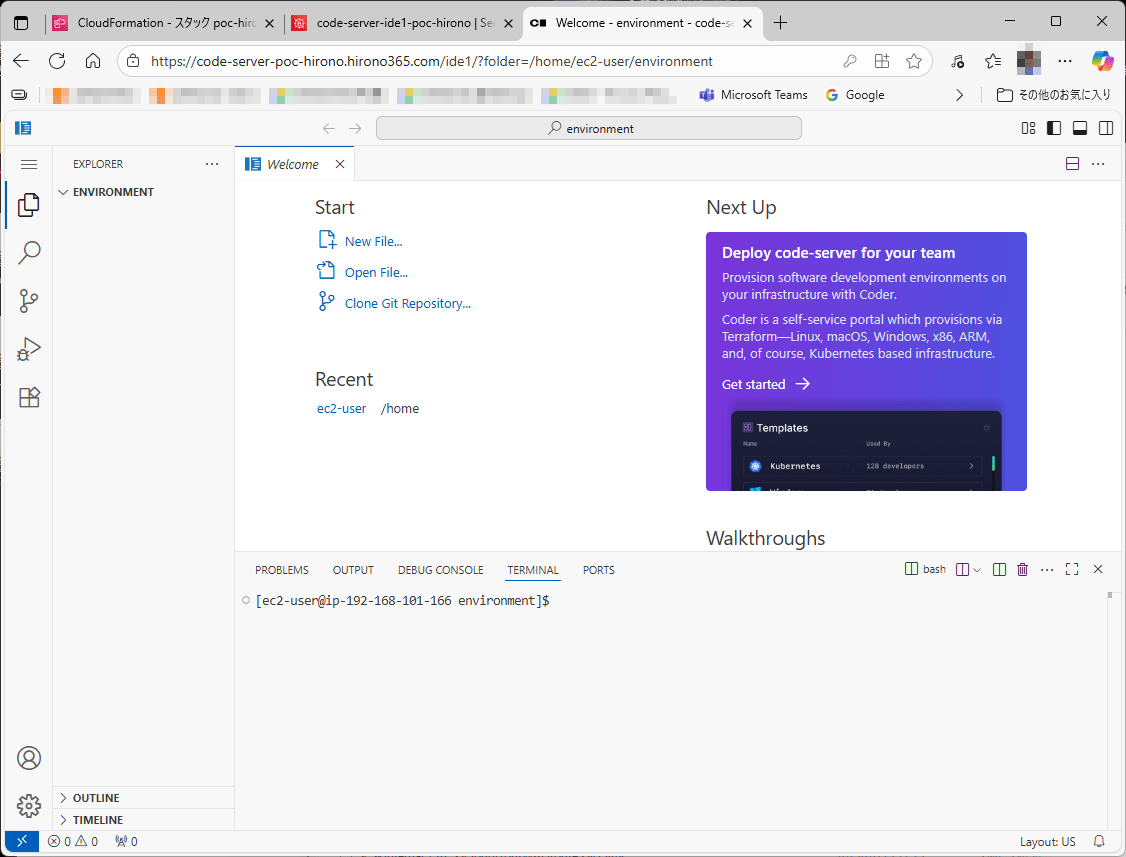

Coder code-server という、VSCode を WEB UI で使用できるソフトウェアを Amazon EC2 インスタンスにインストールし、AWS CloudFront および nginx 経由で公開する構成になっていました。

私はそれを Elastic Load Balancing の ALB 経由で研修受講者に使用してもらいたいと思い、そのように作成しました。

code-server サーバを配置する VPC です。何の変哲もない一般的なサブネット構成にしています。
NAT Gateway は課金節約のため、1 つのパブリックサブネットにしか配置していません。
code-server サーバは 1 ユーザーあたり 1 台を割り当てます。図では 1 つしかありませんが、人数分作成される想定です。ALB はユーザー全体で共用します。

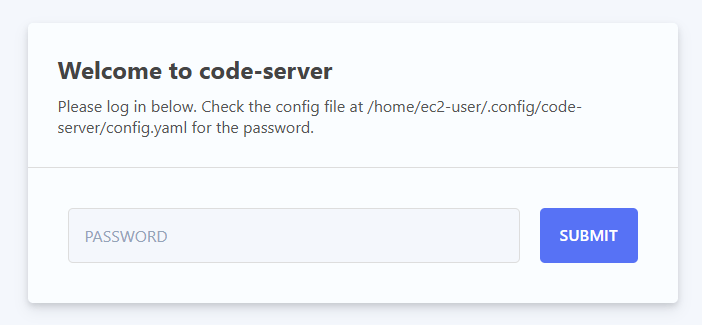

code-server のログインパスワードはインストール時に設定しますが、AWS Secrets Manager で生成したものを使用します。
ALB には HTTPS アクセスさせるため、図には書いていませんが独自ドメインを使用します。そのための SSL 証明書はそのリージョンの AWS Certificate Manager で作成されていることが前提になります。
ALB から EC2 インスタンスへの通信は 80 番ポート (HTTP) を使用します。
ALB はインターネットに公開されますが、研修用途を想定して会社のソース IP アドレスからのみアクセスできるようにセキュリティグループを設定しています。

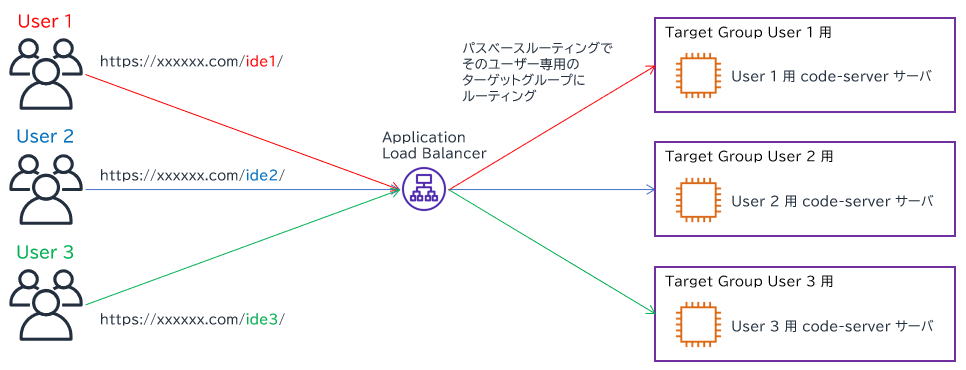

ユーザーは、ALB に自分専用の URL でアクセスします。ただし、ドメインは共通で、パスに自分用の番号が入ったもの (ide1 など) を指定します。
ALB はパスベースルーティングで受け取ったパスからそのユーザーの Amazon EC2 インスタンスが所属しているターゲットグループに通信をルーティングします。

ALB はパスベースルーティングで通信を送信するとき、パスは受け取ったまま (図のケースでは /ide2/) でターゲットに送信します。code-server には存在しないパスなので、そのまま通信を code-server で受けてしまうと当然 not found エラーになります。

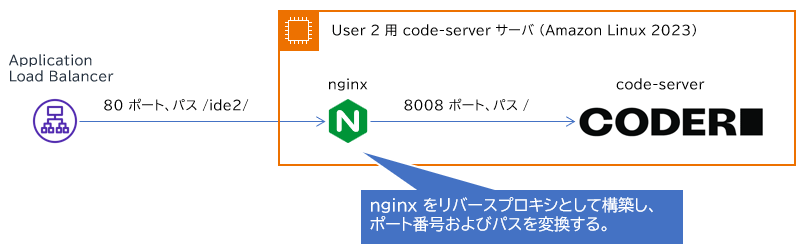

この問題を解決するために、nginx を間に挟み、ポート番号の変更とパスの削除をしています。やりたいことはパスの削除だけなのですが、1台のサーバ内に nginx と code-server が共存するためにはポート番号を別々のものにしないといけないため、nginx を 80、code-server を 8008 でオープンするようにしています。
